<Numéro de pièce>

<Numéro de série>

(Étiquette du frein à

disque pneumatique)

Ligne d’assistance technique Bendix TechTeam:

1‑800‑AIR‑BRAKE, (1‑800‑247‑2725), option 2‑1. Du lundi au vendredi, 8 h – 18 h.

Document de référence :

Fiche technique : SD‑23‑7541 freins à disque pneumatiques Bendix

ADB 22X

™

ADB 22X-V

™

. Visitez notre webliothèque à www.bendix.com pour télécharger

gratuitement des ches techniques et des politiques de garantie.

NIV : _______________________________________ Réclamation n°: ____________________

Marque du véhicule : __________________________ Modèle du véhicule : ________________

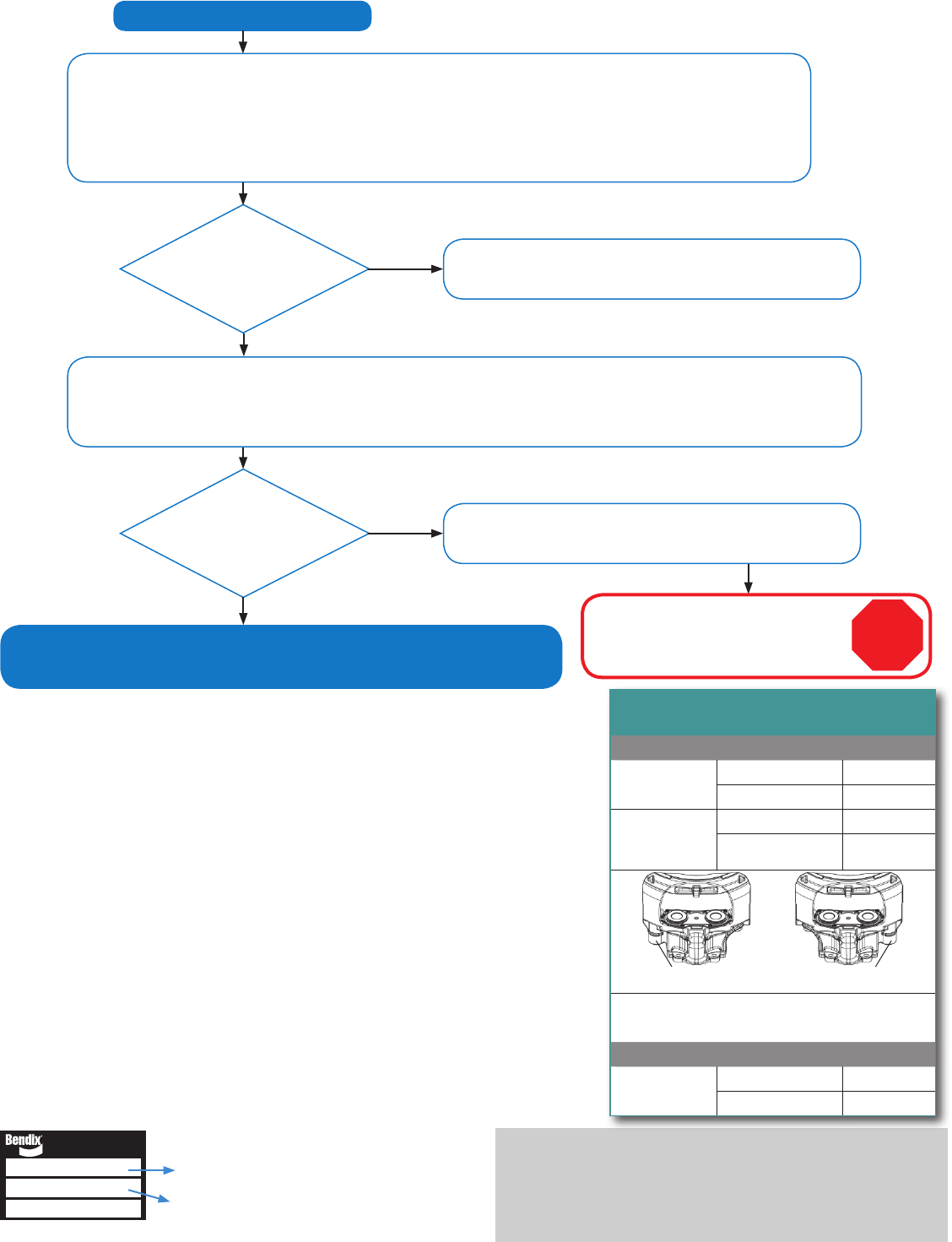

Examinez

l’actionneur.

Au niveau du sol, les roues calées, bloquez le cylindre de frein à ressort

(si équipé) suivant les directives du fabricant, puis déposez et examinez l’actionneur.

• Y a-t-il des dommages apparents?

• En position d’installation, le bouchon de vidange inférieur était-il étanche?

• Le joint est-il en mauvais état/endommagé?

• La tige de poussée avance-t-elle plus de 15 mm hors de la surface de montage?

Après la dépose de l’actionneur,

examinez les surfaces internes de l’étrier

par l’ouverture de la tige de poussée.

• Y a-t-il des dommages apparents, de la rouille ou de l’eau?

• Les garnitures étant enlevées, enfoncez le levier avec un tournevis.La

course du levier est-elle limitée? (Le levier rentré complètement doit

toucher le corps de l’étrier.)

Avez-

vous

constaté l’une de ces

conditions?

Avez-

vous

constaté l’une de ces

conditions?

OUI

Réparez l’actionneur.

(Condition de surcharge thermique non sous garantie.)

Remplacez l’étrier. Examinez le disque.

(Condition de surcharge thermique non sous garantie.)

Aucune cause externe constatée dans la deuxième section?

Remplacez l’étrier. S’il y a lieu, faites une réclamation au titre de la

garantie couvrant la surcharge thermique.

DEUXIÈME SECTION (Suite)

NON

Actions de remplacement d’un étrier

Remplacement:

Remplacez l’étrier sur la roue abîmée et les garnitures de frein des deux côtés de l’essieu.

Examinez le disque suivant les directives de la che technique SD‑23‑7541.

Si l’ensemble de freinage est toujours sous garantie :

Faites une réclamation. Indiquez clairement que cette réclamation concerne la surcharge

thermique d’un frein sur un essieu simple. La réclamation doit inclure les photos du disque

aux deux extrémités de l’essieu visé.

Retournez l’étrier de la roue abîmée; apposez sur l’étrier une étiquette portant le numéro

de réclamation.

Retournez les garnitures des deux extrémités de l’essieu visé (jeu de garnitures gauche

et droite). Étiquetez clairement les pièces (position de la roue et numéro de réclamation).

Incluez avec les pièces retournées cette liste de contrôle complète, les photos des disques

et une copie de la réclamation au titre de la garantie.

Numéros des pièces de rechange des freins à

disque pneumatiques ADB22X

de Bendix

Étrier/Porte-garniture

Boulon axial

12 degrés

Tige xe droite K081142

Tige xe gauche K081143

Boulon

vertical

12 degrés

Tige xe droite K081256

Tige xe gauche K081257

Tige ﬁxe gauche Tige ﬁxe droite

À noter que des boulons de rechange pour l’étrier/le porte-

garniture (disponibles auprès du constructeur du véhicule)

sont recommandés.

Étrier seulement

12 degrés

Tige xe droite K081258

Tige xe gauche K081259

Numéro de pièce de l’étrier: _________________

Numéro de série de l’étrier: _________________

Si d’autres causes externes sont

constatées, faites la réparation,

puis quittez cet organigramme.

Kilométrage : ____________________

ARRÊTEZ

1 2 3 4
