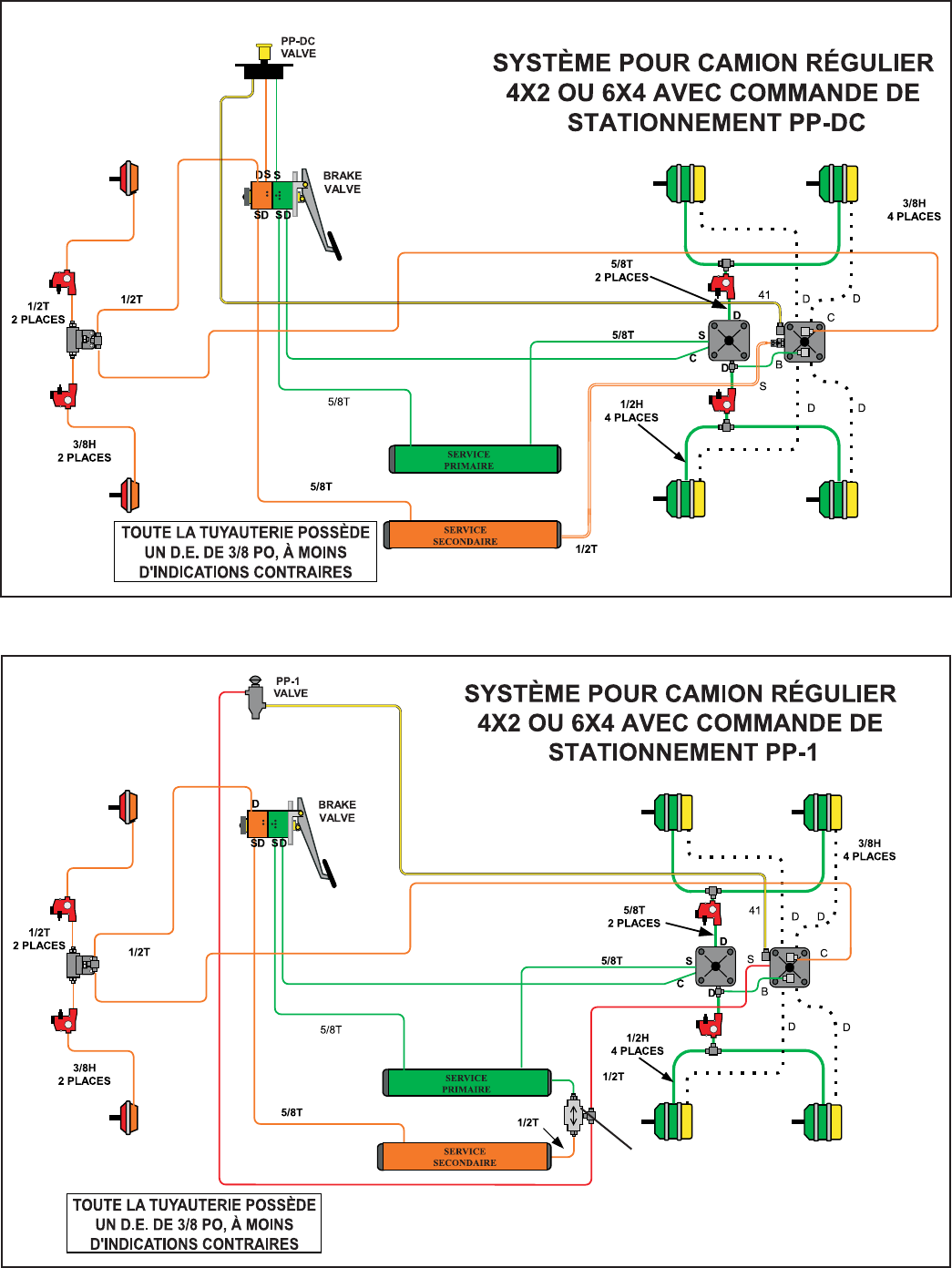

FIGURE 3 - SCHÉMA DU SYSTÈME AVEC COMMANDE DE STATIONNEMENT PP-DC

®

FIGURE 4 - SCHÉMA DU SYSTÈME AVEC COMMANDE DE STATIONNEMENT PP-1

®

ET LE CLAPET À BILLE DC-4

®

®

®

DC-4

®

VALVE

SR-7

®

valve sans

soupape antiretour

simple

SR-7

®

valve avec

soupape antiretour

simple Réf. : 5010914

R-12

®

relais-valve

R-12

®

relais-valve
